功率MOSFET有两大类型：N沟道和P沟道。在功率系统中，MOSFET可被看成电气开关。作为电气系统中的基本部件，工程师如何根据参数做出正确选择呢？

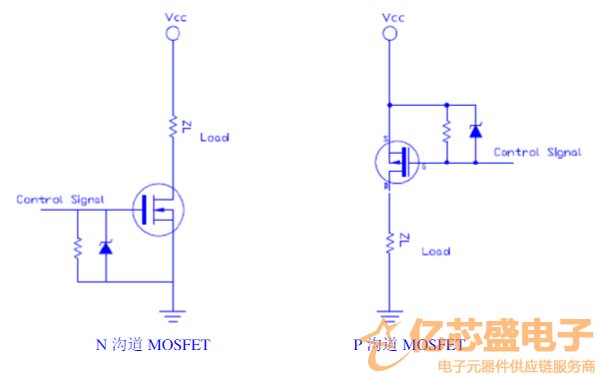

1、沟道的选择。为设计选择正确器件的第一步是决定采用N沟道还是P沟道MOSFET.在典型的功率应用中，当一个MOSFET接地，而负载连接到干线电压上时，该MOSFET就构成了低压侧开关。在低压侧开关中，应采用N沟道MOSFET,这是出于对关闭或导通器件所需电压的考虑。当MOSFET连接到总线及负载接地时，就要用高压侧开关。通常会在这个拓扑中采用P沟道MOSFET，这也是出于对电压驱动的考虑。

2、电压和电流的选择。额定电压越大，器件的成本就越高。根据实践经验，额定电压应当大于干线电压或总线电压。这样才能提供足够的保护，使MOSFET不会失效。就选择MOSFET而言，必须确定漏极至源极间可能承受的最大电压，即最大VDS.设计工程师需要考虑的其他安全因素包括由开关电子设备（如电机或变压器）诱发的电压瞬变。不同应用的额定电压也有所不同；通常，便携式设备为20V、FPGA电源为20~30V、85~220VAC应用为450~600V。

在连续导通模式下，MOSFET处于稳态，此时电流连续通过器件。脉冲尖峰是指有大量电涌（或尖峰电流）流过器件。一旦确定了这些条件下的最大电流，只需直接选择能承受这个最大电流的器件便可。

3、计算导通损耗。MOSFET器件的功率耗损可由Iload2×RDS（ON）计算，由于导通电阻随温度变化，因此功率耗损也会随之按比例变化。对便携式设计来说，采用较低的电压比较容易（较为普遍），而对于工业设计，可采用较高的电压。注意RDS（ON）电阻会随着电流轻微上升。关于RDS（ON）电阻的各种电气参数变化可在制造商提供的技术资料表中查到。

4、计算系统的散热要求。设计人员必须考虑两种不同的情况，即最坏情况和真实情况。建议采用针对最坏情况的计算结果，因为这个结果提供更大的安全余量，能确保系统不会失效。在MOSFET的资料表上还有一些需要注意的测量数据；比如封装器件的半导体结与环境之间的热阻，以及最大的结温。

开关损耗其实也是一个很重要的指标。导通瞬间的电压电流乘积相当大，一定程度上决定了器件的开关性能。不过，如果系统对开关性能要求比较高，可以选择栅极电荷QG比较小的功率MOSFET。
