1、引脚识别与检测

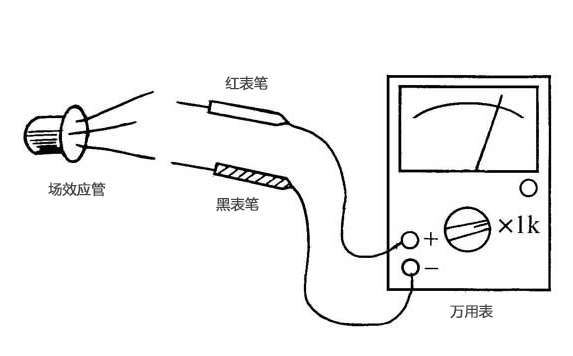

结型场效应管的引脚识别方法如图1所示，万用表置于“RXlk”挡，用两表笔分别测量每两个引脚间的正、反向电阻。当某两个引脚间的正、反向电阻相等，均为数千欧时，则这两个引脚为漏极D和源极S（可互换），余下的一个引脚即栅极G。

图1 识别场效应管的引脚

2、区分N沟道和P沟道场效应管

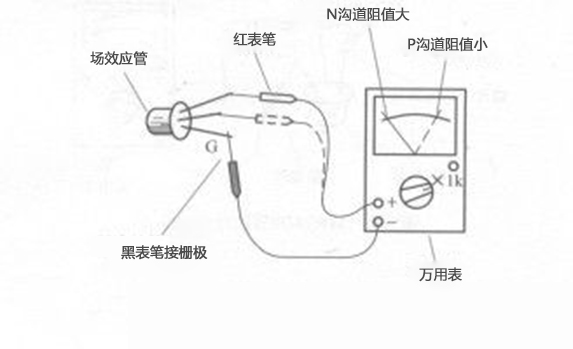

如图2所示，万用表置于“R×lk”挡，黑表笔接栅极G，红表笔分别接另外两引脚。如果测得两个电阻值均很大，则为N沟道场效应管。如果测得两个电阻值均很小，则为P沟道场效应管。如果测量结果不符合以上两步，则说明该场效应管已坏或性能不良。

图2 区分N沟道和P沟道场效应管
